Monitoreo y telemetría de pozos de agua para satisfacer la resolución DGA 1238
Este sistema de monitoreo y telemetría cumple con todas las características que pide la ley para satisfacer la normativa Chilena y evitar multas por no informar sobre el consumo de Derechos de Agua.El sistema permite monitorear en linea los pozos de Agua distribuidos en campos, mineras e industrias. Con este producto, usted es capaz de monitorear de manera inalámbrica a través de su celular o computador, el flujo instantáneo, el volumen de agua extraído y el nivel de agua de un pozo, noria o río.
Si ud es instalador (realiza perforaciones de pozos, construye sistemas hídricos, automatiza procesos industriales) y quiere instalar su propio sistema de telemetría para sus clientes, lo invitamos a ingresar a este link que contiene nuestro mensaje a instaladores del sistema de telemetría o contactarse via WhatsApp directamente
¡Cotiza directamente por WhatsApp Apretando este link!
Sobre el producto
Somos proveedores de un sistema que monitorea el consumo de derechos de agua, con el fin de dar cumplimiento a la resolución 1238 de la DGA. Esta resolución exige que pozos con caudales grandes tengan que ser monitoreados de manera online y con datalogger. Mas información en este linkEste sistema de telemetría se instala en los pozos de extracción de agua y en extracciones superficiales. En resumen, tiene las siguientes características:
- Gabinete metálico a prueba de agua para uso externo. Requiere alimentación eléctrica 220VAC, internamente tiene una fuente de poder de 24VDC o 12VDC.
- Plataforma web para usuarios y administradores.
- Sistema inalámbrico móvil 2/3/4G multi-operador el cual comunica su estatus de manera periódica (cada 2 minutos) a una base de datos.
- Flujómetro no invasivo, para facilitar la instalación del producto (o medición de medidor MODBUS ya instalado, por ejemplo Wellford o de pulso).
- Sensor de profundidad de nivel de agua.
- Datalogger, guarda datos de profundidad de pozo (nivel freático) y volumen extraido cada 25 minutos en la el almacenamiento circular de 3 años y en la memoria SD cada 2 minutos sin límite.

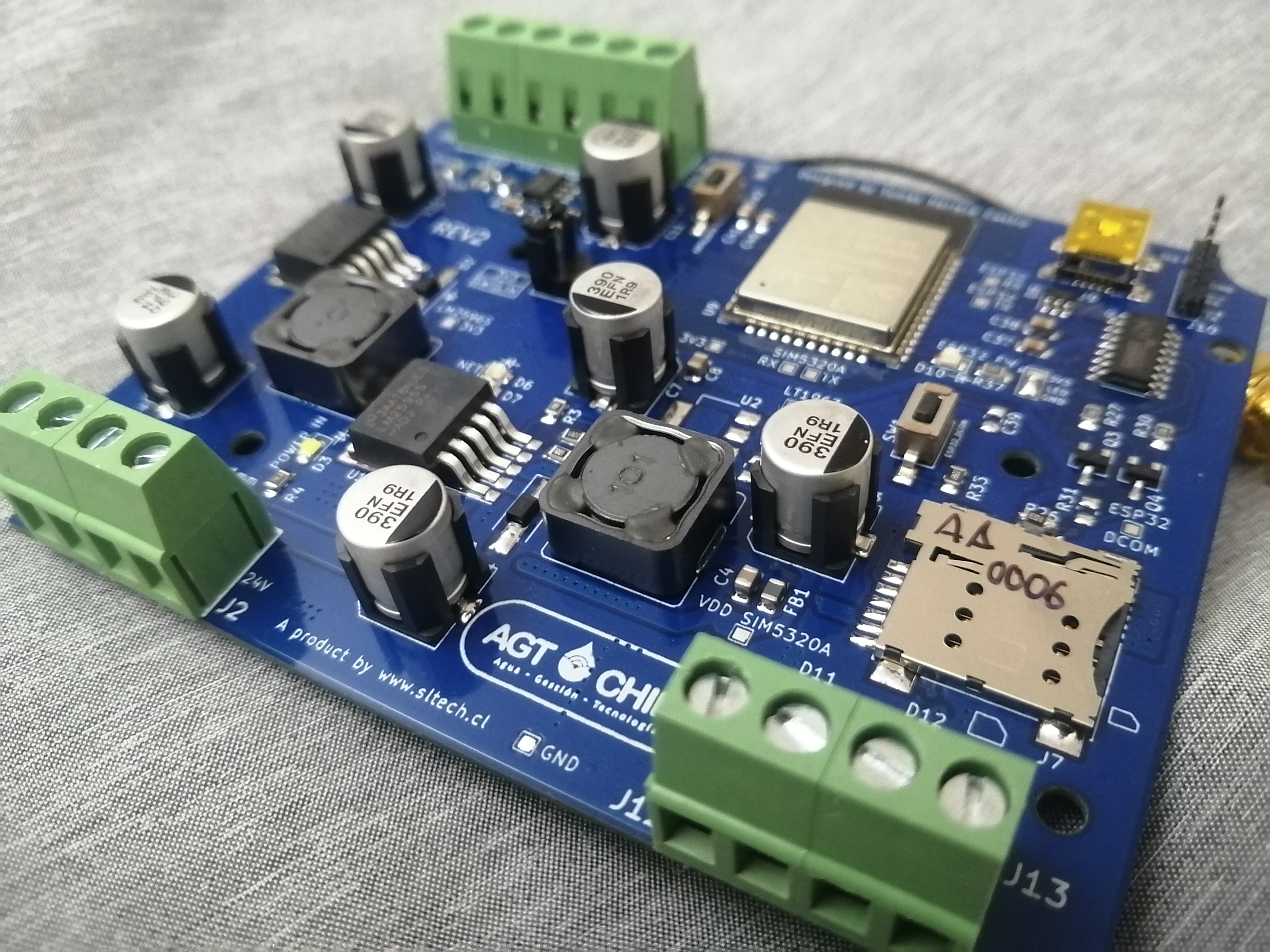

Este trabajo involucró un desarrollo de una PCB, cuyas partes son:
- Almacenamiento de datos en memoria NVRAM y NAND FLASH.
- Módulo de comunicaciones 2G/3G con SIMCARD.
- Alimentación eléctrica desde fuente externa de 24VDC.
- Programación de MCU configurable en terreno via Bluetooth.
- Lectura de sensores MODBUS via RS485.
- Lectura de sensores de corriente 4/20mA.
- Lectura de sensores de pulso.
El gabinete viene asociado a una plataforma web. En esta plataforma web, se tiene acceso a:
- Gráficos históricos y en tiempo real (cada 1 minuto).
- Registro de extracciones efectivas (envío de datos a la DGA)
- Mapa con ubicación de los dispositivos.
- Descarga masiva de datos en formato Excel.
- Niveles de acceso de usuario y para empresas distintas.
- Crear usuarios y empresas, registrar nuevos dispositivos.
- Monitoreo en tiempo real del estado de conexión de los dispositivos.
A continuación, un video introductorio a la plataforma:

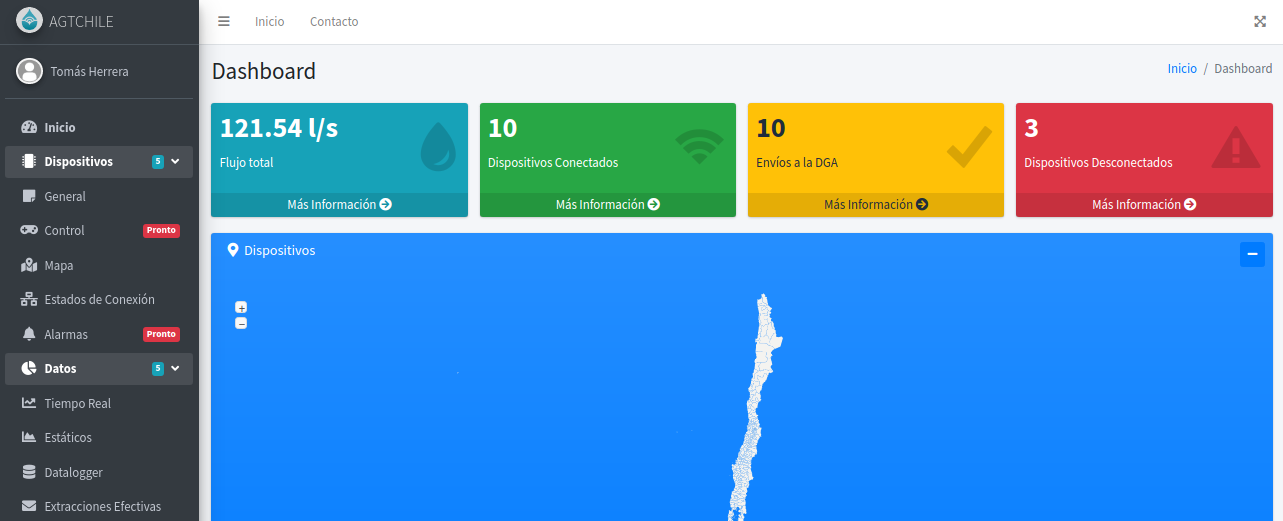

Página principal del dashboard:

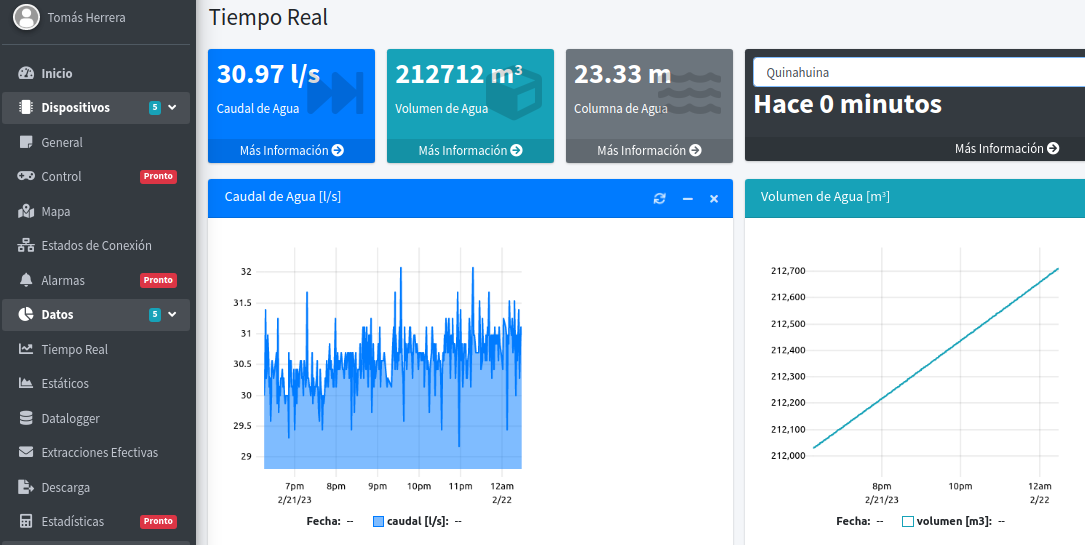

Datos en tiempo real:
